Введение

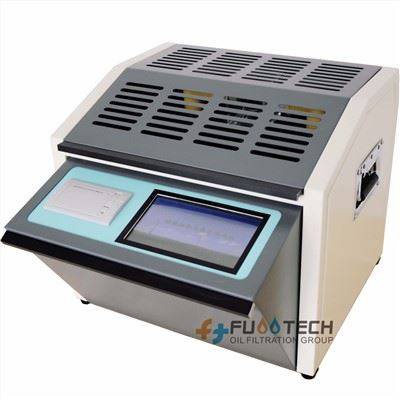

FOT-IA-это полностью автоматический тестовый комплект BDV Transformer BDVРазработано с передовыми технологиями для измерения диэлектрической прочности трансформаторного масла. Наш тестер диэлектрической прочности трансформатора доступен по разумной цене с вариантом на выбор из диапазона 60/80/100 кВ.
FOT-IA недавно разработан Fuootech, начиная с 2021 года, которая обладает способностью быстро измерить точное напряжение разрушения. Этот нефтяной тестер BDV соответствует национальным и международным стандартам для тестовых последовательностей, а также имеет удобные для пользователя индивидуальные тестовые последовательности.
Серия поставляется с большим дисплеем сенсорного экрана для легких операций. Он предоставляется внутренней памятью для хранения результатов теста и встроенного теплового принтера для печати отчета на месте. Сосуд для испытаний на масло подходит для тестирования минералов, эфиров и синтетических масел и поставляется с регулируемым настройкой электрода для проведения испытаний в соответствии с стандартами. Портативная проверка напряжения напряжения масла полезна для калибровки и проверки на месте.
Что такое тестирование напряжения на расщепление масла?
Проще говоря, тест на напряжение диэлектрического расщепления - это мера электрического напряжения, которое изолирующее масло может выдержать без разрыва.
Тест выполняется с использованием тестового сосуда, в котором в нем установлено два электрода, с зазором между ними. Образец масла, который должен быть протестирован, помещается в сосуд, а на электроды применяется напряжение переменного тока. Это напряжение увеличивается до тех пор, пока масло не сломается, то есть до тех пор, пока искра не пройдет между электродами. Тестовое напряжение затем немедленно выключается. Напряжение, при котором произошло разрушение, является результатом испытаний, и обычно оценивается путем сравнения с руководящими принципами, изложенными в различных стандартах, или в спецификациях производителя нефти.
Точный метод выполнения теста определяется стандартом, который используется. Стандарт обычно определяет такие параметры, как размер и форма электродов, промежуток между ними, скорость, с которой повышается испытательное напряжение, сколько раз повторяется тест и перемешивается масла во время теста.
Кому нужно выполнить тесты на напряжение диэлектрического расщепления?
Существует много типов организации, которые выигрывают от проведения тестов на трансформаторном масле. К ним относятся:
● Подрядчики по коммунальным услугам (главным образом в подстанциях)
● Коммунальные компании (в основном на электростанциях)
● Железнодорожные компании (локомотив HV-шаг-трансформаторы и распределительные устройства)
● Лаборатории тестирования нефти (предоставление услуг тестирования)
● Производители трансформаторов и распределительных устройств (контроль качества нефти)
● Нефтяные компании (тестирование новой нефти во время производства)
● Трансформатор мощности и распределения
● Втулка
● Инструментальный трансформатор
● Конденсаторы
Технические параметры
|
Параметры |
Спецификации |
|
Выходное напряжение |
Ac 0 ~ 60 кВ/80 кВ/100 кВ |
|
Скорость повышения напряжения |
{{0}}. 5 кВ до 5 кВ/сек, каждые 0,5 приращения, 10 шестерни выбираются |
|
Точность напряжения |
± (2% + 2 цифры) |
|
Разрешение напряжения |
0. 1KV |
|
Предварительно запрограммированные стандарты |
IEC156, GB/T 507-1986 GB/T 507-2002, DL429.9 и индивидуальная операция для удовлетворения различных международных стандартов |
|
Максимум время испытания |
9 |
|
Стоять время |
0 ~ 900 s |
|
Перемешать время |
0 ~ 250s |
|
Время интервала |
0 ~ 900s |
|
Интерфейс ПК |
RS232 или USB |
|
Принтер |
Встроенный тепловой принтер |
|
Внутренняя память |
100 групп результатов теста |
|
Измерение температуры окружающей среды |
0 ~ 99,9 градуса |
|
Температурное разрешение |
0. 1 степень |
|
Отображать |
Большой ЖК -цветный дисплей (операция сенсорного экрана) |
|
Энергопотребление |
＜200 W |
|
Масса |
38 кг |
|
Размер |
410 мм x 380 мм x 370 мм |
|
Источник питания |
AC220V ± 10%, 50 Гц/60 Гц |
|
Рабочая среда |
0 степень до +45 степень, влажность<85%RH |
|
Стандартные аксессуары |
· Испытательный сосуд с маслом с электродами · Магнитная масляная мешалка · Электрод · RS232 BEB DATA · Основной шнур питания · Заземляющая проволока · Печатная бумага · Пинцет · Запасной предохранитель · Руководство пользователя · Сертификат калибровки |
Специальные функции и преимущества
1) Большое красочное управление сенсорным экраном с дисплеем английской версии, все выборы и процедуры могут быть выполнены с помощью сенсорной панели;
2) Полностью автоматический микропроцессор на основе;
3) предварительно запрограммированные международные стандарты испытаний;
4) индивидуальные тестовые последовательности;
5) Полностью автоматические процедуры тестирования;
6) быстрое тестирование и печать (встроенный тепловой принтер);
7) многофункциональная, стабильная, хорошая повторяемость и простая для работы;
8) Внутренняя память до 100 групп тестов, тестовые данные также могут быть загружены на ПК через RS232 или USB как необязательные;
9) небольшой размер, легкий вес, удобный для любого рабочего места;
10) Полные функции защиты, защищающие тестера и оператора;
11) F Plug и Adapter Type могут быть предоставлены в соответствии с запросом клиента;
12) в комплекте с источником питания и сумкой для переноски для аксессуаров;
13) Сертификат калибровки, выпущенный Factory или 3rd.вечеринка доступна.
На месте проект
Сертификаты
