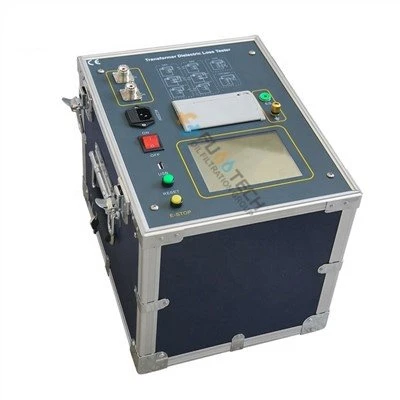

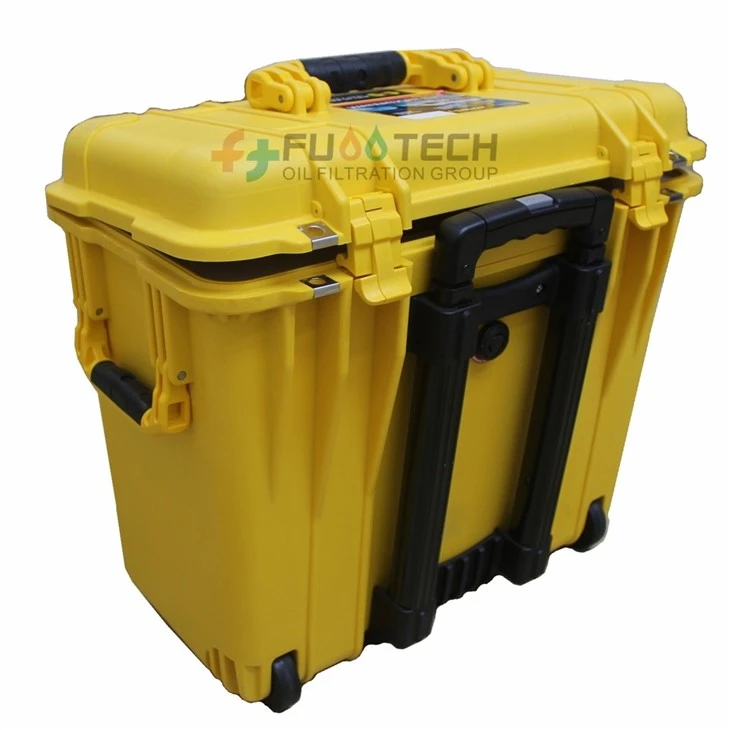

Ftd -6000 емкость трансформатора и тестер Tan Delta
1. Введение и применение
Ftd -6000 Трансформированная емкость и тестирование Tan Delta прорываются через традиционный режим измерения моста, использует технологию энергоснабжения переменной частоты и использует отдельную микрокомпьютер и современную электронную технологию для автоматического преобразования частоты, аналогового/цифрового преобразования и расчета данных; Он обладает сильной антиинтерферентной способностью и быстрой скоростью тестирования. Высокая точность, полностью автоматическая оцифровка, простая в эксплуатации; Автоматически фильтрация интерференции 50 Гц, подходящая для тестирования на месте с большими электромагнитными помехами, такими как подстанции. Он широко используется при измерении диэлектрических потерь трансформаторов, трансформаторов, втулок, конденсаторов, арестователей и другого оборудования в энергетической отрасли.
2. Технические параметры
|
Точность |
CX: ± (чтение × 1%+1 pf) |
|
Индекс противопоставления |
Переменная частотная противоположность, Вышеуказанная точность может быть достигнута даже до 200% помех. |
|
Диапазон емкости |
Внутренний HV: 3pf -60000 pf/1 0 kv 60pf -1 μf/0,5kv |
|
Диапазон TGΔ |
Нет ограничения, 0. 001% разрешение, |
|
Тестовый диапазон тока |
10μA-5A |
|
Внутренний HV |
Установите диапазон напряжения: 100V -10 kv (регулируемый) Максимальный выходной ток: 200 мА |
|
Внешний HV |
UST тестовый режим: макс. Тестовый ток: 5a, частота: 40 ~ 70 Гц |
|
Частота теста |
4 0. 0 ~ 7 0. 0 Гц одиночная частота, разрешение: 0,1 Гц Автоматическая частота с двойной переменной, установленная по желанию (от 6 0 ± 0,1 Гц до 60 ± 10 Гц) |
|
CVT Self Excatition Низкое напряжение |
Выходное напряжение 3-50 V, выходной ток 3-30 a |
|
Продолжительность измерения |
Около 40 -х годов, в зависимости от метода измерения |
|
Источник питания |
220 В переменного тока, 50 Гц ± 1% |
|
Компьютерный интерфейс |
RS232, USB |
|
Принтер |
Встроенный тепловой принтер мини-типа |
|
Рабочая температура |
-10 степень -50 степень |
|
Относительная влажность |
<90% |
|
Общее измерение |

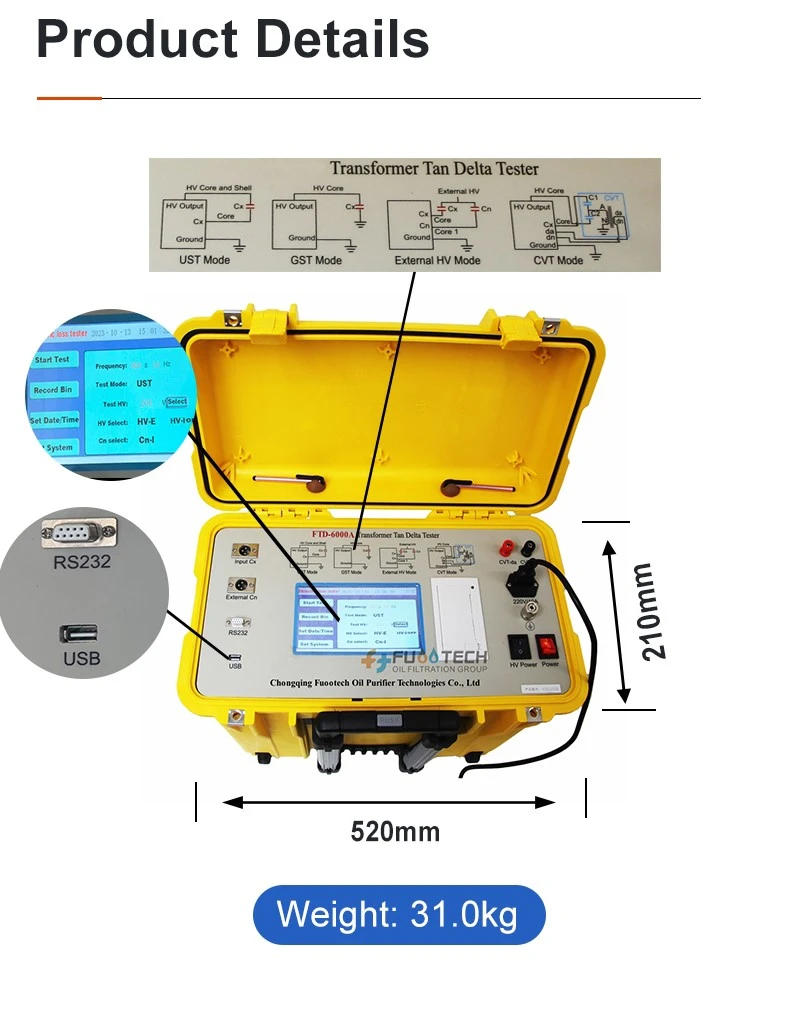

520 × 210 × 440 мм |
|
Масса |
31 кг |
3.Основные преимущества
*Использование технологии цифровой фильтрации Фурье для измерения параметров, таких как емкость и диэлектрические потери. Результаты испытаний очень точные и высоко автоматизированы.
*Принять технологию преобразования частоты для устранения частоты мощности 50 Гц на участке. Даже в средах с сильными электромагнитными помехами можно измерить надежные данные.
* Полный сенсорный ЖК -экран, супер полная графическая операция интерфейса, простой в эксплуатации и очистке процесса тестирования. Операторы могут использовать его без дополнительной профессиональной подготовки.
*Хранение данных: оснащено календарным чипом и памятью большой емкости, результаты испытаний могут быть сохранены в любое время, исторические записи можно просматривать в любое время и распечатать. Текущее время и время сохранения могут быть отображены и напечатаны в любое время.
*Научное и расширенное управление данными: данные приборов могут быть экспортированы с помощью USB -накопителя, и их можно просматривать и управлять на любом ПК с помощью специального программного обеспечения.
*Процесс измерения контролируется микропроцессором. Пока выбран соответствующий метод измерения, измерение данных может быть автоматически завершено под управлением микропроцессора.
*Интегрированный, стандартный конденсатор и высоковольтный источник питания, удобный для тестирования на месте и уменьшения проводки на месте.
*Функция защиты низкого напряжения с обратной проводкой. При условии, что шина CVT 220 кВ заземлен, диэлектрическая потеря обратной линии 110 кВ может быть измерена без отключения.
*Может пройти тест на напряжение AC. Для PT и CT удобно провести два теста противостояния переменного тока, и для системы низкого напряжения 400 В удобен для проведения испытаний на противостояние напряжения.
*Он может идентифицировать частоту внешнего высоковольтного источника питания от 40 Гц до 70 Гц и может провести тест на диэлектрические потери с высоким уровнем высокой промышленности с использованием питания промышленного питания или серии резонансных источников питания.
*С помощью непрерывной функции теста на передачу с непрерывной переменной он может реализовать тест на самооценку непрерывно переменной передачи. Четыре предела защиты, высокое напряжение/ток и низкое напряжение/ток, могут быть установлены для обеспечения безопасности людей и оборудования.
*При тестировании CVT можно автоматически протестировать не только емкости и диэлектрические потери C1 и C2, но и общее значение емкости и диэлектрических потерь устройства CVT можно проверить.
*Встроенный тепловой принтер может распечатать тестовые данные с календарными часами, что удобно для пользователей для создания отчетов о тестировании и может быть выведено через USB Flash Drive.
*Функция защиты наземной защиты. Когда инструмент не заземлен или имеет плохое заземление, нормальные испытания не могут быть начаты, а высокое напряжение не может быть выходом.
*Функция защиты от перегрузки. Когда измеренный объект будет коротким замыканием или разбитым, инструмент не будет поврежден.
*Функция защиты от электрического шока. Когда оператор случайно получает электрический удар, инструмент немедленно отрезает высокое напряжение, чтобы обеспечить безопасность.
