1. Приложение

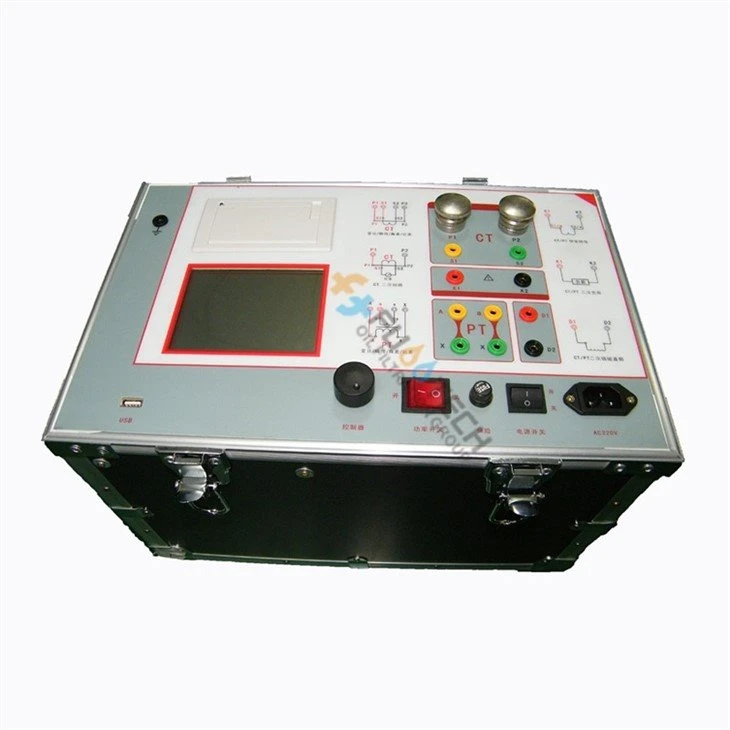

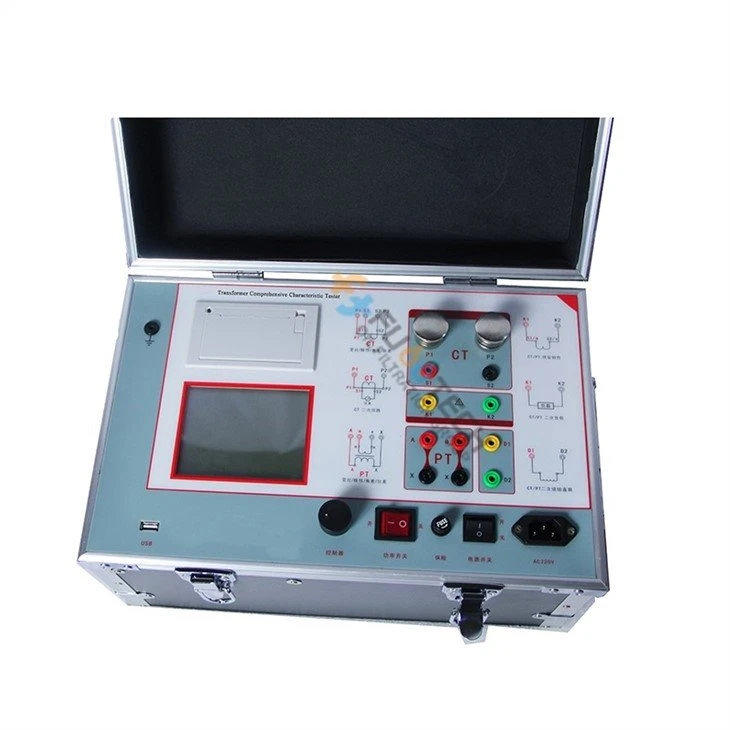

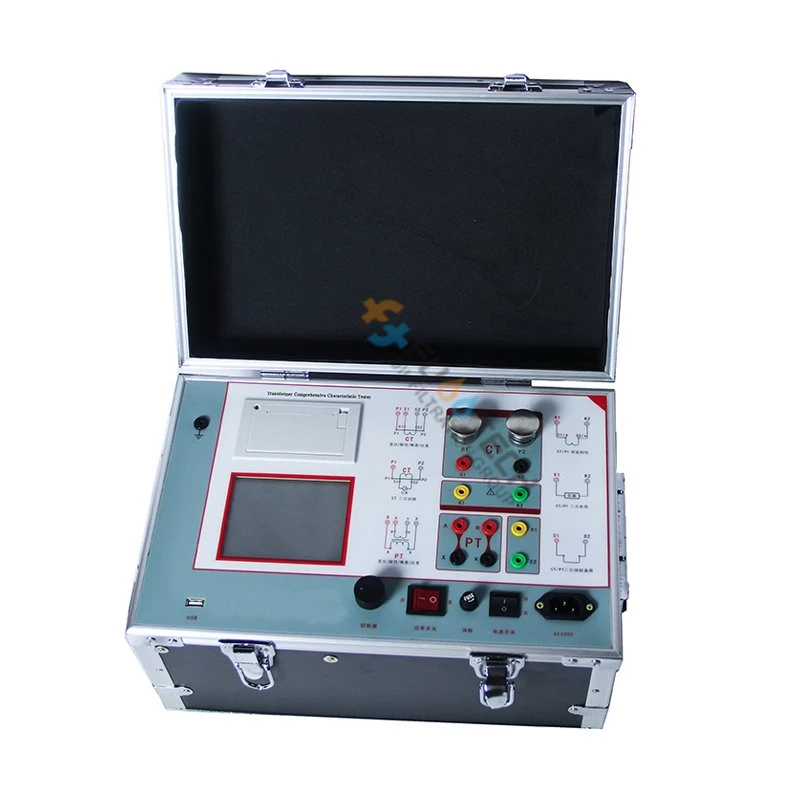

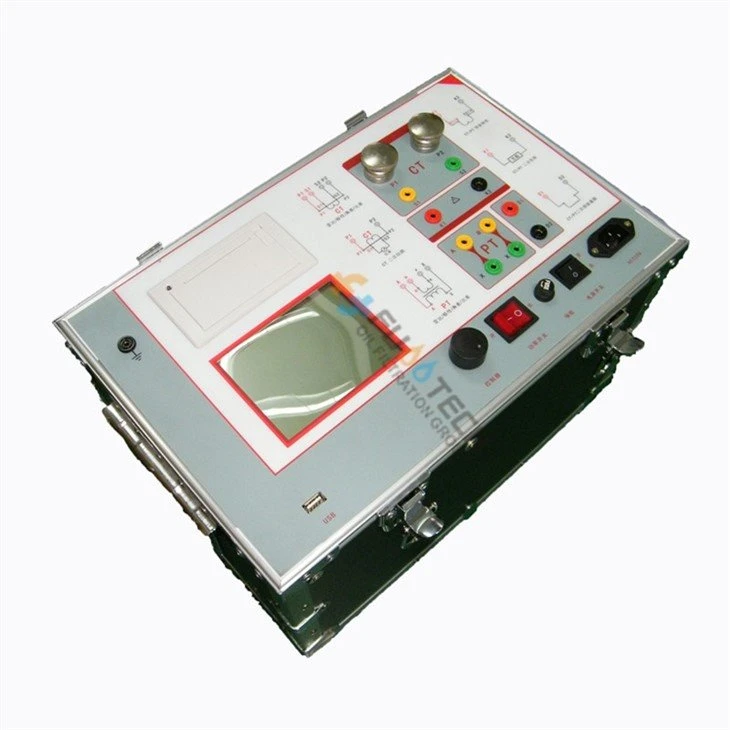

FTCT -1000 Анализатор CT/PT в основном используется для полевого тестирования P класса P и Pt. Тестовые элементы в основном включают характеристику возбуждения, коэффициент преобразования, полярность, размагничивание, 5% и 10% кривые ошибок, вторичную проверку схемы, противостоящий тест переменного тока частоты мощности и вторичная нагрузка. Принять ЖК-дисплей, встроенный принтер, поддерживающая полевую печать; Поддержка для использования USB -флэш -диска для сброса данных, с простой и удобной работой.
2. Трансформатор тока (CT)?
Трансформатор тока (CT) - это тип трансформатора, который используется для уменьшения или умножения переменного тока (AC). Он производит ток в своем второстепенном, который пропорционален току в его первичном.
Трансформаторы тока, наряду с напряжением или потенциальными трансформаторами, являются инструментальными трансформаторами. Инструментальные трансформаторы масштабируют большие значения напряжения или тока до небольших, стандартизированных значений, которые просты для обработки для измерения инструментов и защитных реле. Инструментальные трансформаторы изолируют измерения или защиты с высоким напряжением первичной системы. Трансформатор тока обеспечивает вторичный ток, который точно пропорционален току, протекающему в его первичном. Трансформатор тока представляет незначительную нагрузку на первичную схему.
Трансформаторы тока являются единицами, испытывающими текущие элементы энергосистемы и используются на генерирующих станциях, электрических подстанциях, а также в промышленном и коммерческом распределении электроэнергии.
3. Функциональная таблица
|
Трансформатор тока (CT) |
Трансформатор напряжения (PT) |
|
1. Кривая намагничения |
1. Тест характеристики возбуждения |
|
2. Тест коэффициента трансформации |
2. Тест коэффициента трансформации |
|
3. Полярность |
3. Полярность |
|
4. 5% и 10% кривая ошибок |
4. Выдерживая проверку частоты мощности переменного тока |
|
5. ток инъекции |
5. Degauss |
|
6. Размагнизация |
6. Расчет значения точки колена |
|
7. Выдерживая проверку частоты мощности переменного тока |
7. Фактический тест вторичной нагрузки |
|
8. Автоматический расчет значения точки колена возбуждения |
8. Испытание на сопротивление |
|
9. Фактический тест вторичной нагрузки |
|
|
10. Тест на сопротивление |
4. Технические параметры
|
Эксплуатационный источник питания |
AC220V ± 20V, 50-60 Гц |
|
Форма волны энергии питания оборудования |
Синусная волна |
|
Выходное напряжение для одного тестера характеристики возбуждения |
0-2500V |
|
Выходной ток возбуждения |
0-20 A |
|
Проверка коэффициента вывода с одной машиной |
0-1000A |
|
Диапазон измерения соотношения КТ |
5-25000A/5A(5000A/1A) |
|
Диапазон измерения соотношения PT |
1-500 кВ |
|
Нагрузка диапазона |
5-1000 va |
|
Диапазон измерения сопротивления |
0.1-300Ω |
|
Ошибка |
Меньше или равна {{0}}. 5%(0,2%*чтение +0. 3%*Диапазон) |
|
Рабочая температура |
－10 степень -+40 степень |
|
Относительная влажность |
＜ 90rh% |
|
Высота |
Меньше или равна 1000 м |
|
Общий размер (длина × ширина × высота) |
400 * 200 * 260 (мм) |
|
Масса |
Меньше или равна 22 кг |
5. Функции
◆ Поддержите обнаружение CT и Pt, выходного напряжения с одной машиной 0-2500 V, тока 0-1000 a.
◆ Все тестовые элементы могут быть завершены на одной машине без внешнего вспомогательного оборудования.
◆ Оборудован микро -быстрым принтером, он может печатать результаты испытаний непосредственно на сайте.
◆ Принять интеллектуального контроллера, простой в эксплуатации.
◆ Большой экран ЖК -дисплей, графический интерфейс дисплея.
◆ Дайте значение точки перегиба CT / PT (возбуждение) автоматически в соответствии с правилами.
◆ Автоматически дает 5% и 10% кривых ошибок.
◆ 3000 наборов тестовых данных могут быть сохранены без потери после сбоя питания.
◆ Поддержите U -диск для передачи и хранения данных, которые можно прочитать через стандартный ПК, и генерировать отчет о тестировании.
◆ Небольшой и свет меньше или равен 22 кг, очень удобный для полевых испытаний.
6. Акции в офисе
7. Упаковка, Доставка, Доставка и оплата
8. Сертификаты
8. Наши преимущества
1) 19 -летний опыт работы в области разработки и производства в соответствии с соответствующими китайскими и международными стандартами
2) Выберите более качественное сырье с демостического и мирового рынка
3) собственные полные и передовые производственные мощности
4) имеет строгие процедуры испытаний на сырье и продукты от A до Z.
5) Прошли CE, сертификаты ISO
6) Более длительный гарантийный период для всех наших продуктов (2 года)
7) Прямая продажа фабрики, более конкурентоспособная цена
8) Доступны типы разнообразия для выбора и OEM & ODM
Добро пожаловать, чтобы связаться с нами для любого запроса и сотрудничества.
